СОЕДИНИТЕЛИ ИНКРЕМЕНТНЫХ ПРЕОБРАЗОВАТЕЛЕЙ

СОЕДИНИТЕЛИ ИНКРЕМЕНТНЫХ ПРЕОБРАЗОВАТЕЛЕЙ
Соединители инкрементных преобразователей - PC10TB, DB9, РС19ТВ
14487
(1)

Содержание:

  1. СОЕДИНИТЕЛЬ PC10TB
  2. СОЕДИНИТЕЛЬ DB9
  3. СОЕДИНИТЕЛЬ РС19ТВ
  4. МОДЕЛИ ПРЕОБРАЗОВАТЕЛЕЙ С ПЛОСКИМИ КАБЕЛЯМИ
  5. МОДЕЛИ ПРЕОБРАЗОВАТЕЛЕЙ ОТКРЫТОГО ТИПА

СОЕДИНИТЕЛЬ PC10TB

рисунок 1

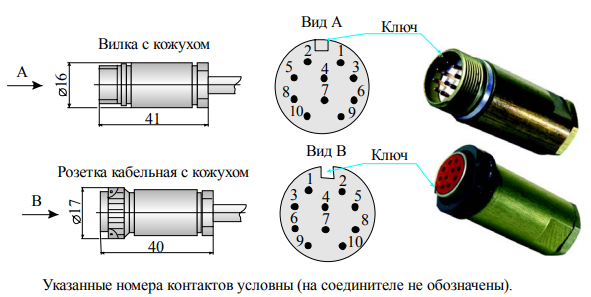

Рисунок 1 Соединитель РС10ТВ

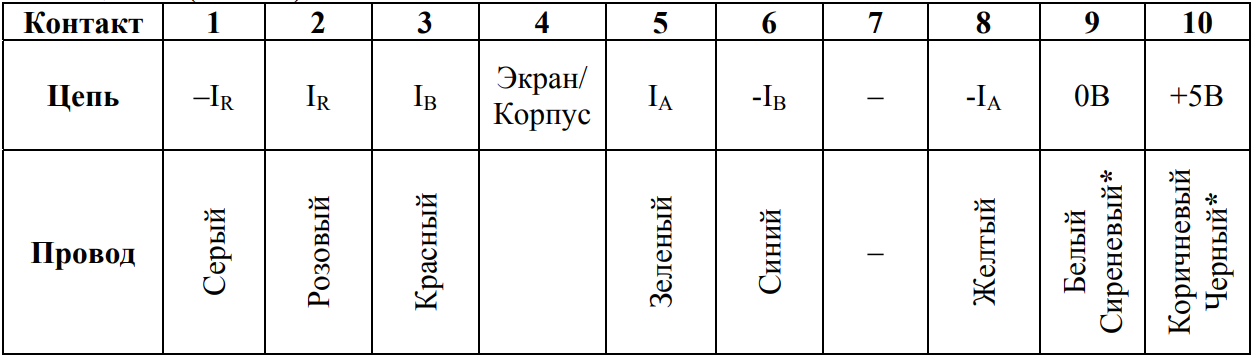

Таблица 1 СТ (~11 мкА) на PC10ТВ

таблица 1

Таблица 2 СН (~1B) на PC10TB

таблица 2

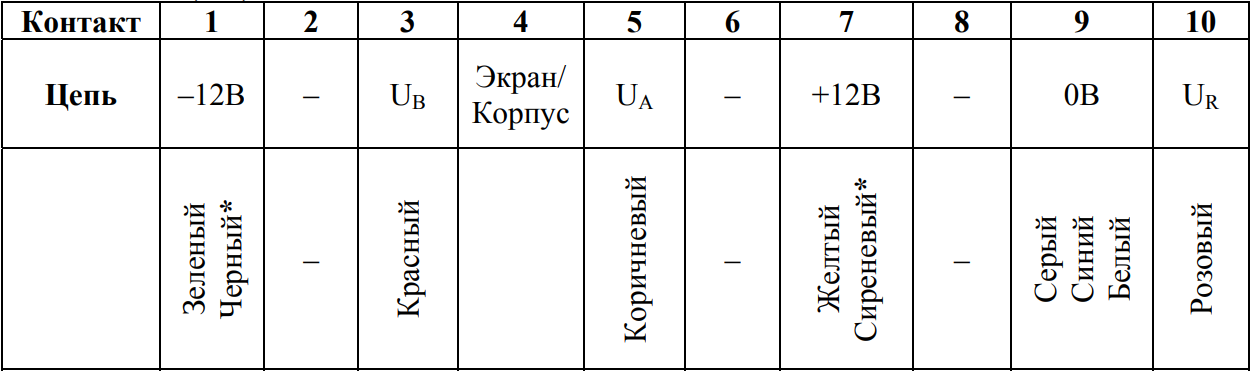

Таблица 3 СН (~8B) на PC10TB**

таблица 3

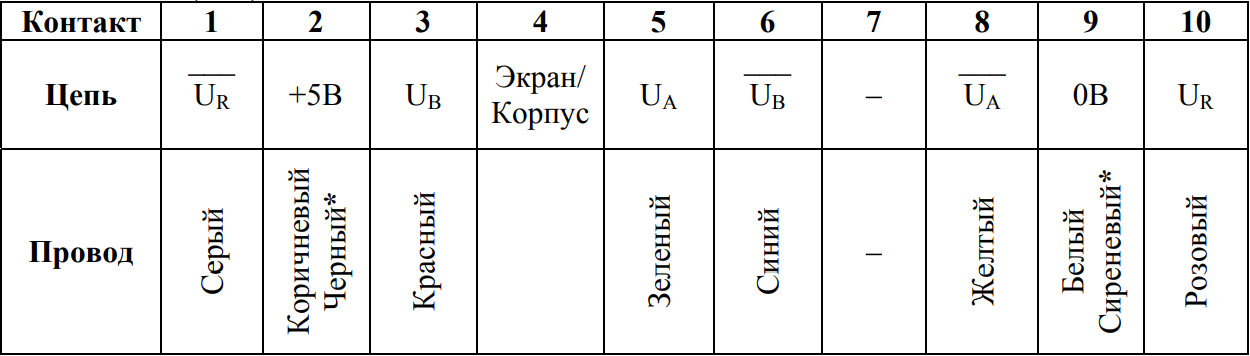

Таблица 4 ПИ (ТТL) на PC10TB

таблица 4

Таблица 5 ПИ (HTL) на PC10TB

таблица 5

Примечания:

  • * — второй провод присутствует только в кабелях с длиной более 3 м и в соединительных трассах для уменьшения эффекта падения напряжения на проводах
  • ** — выпускается для совместимости с LJUMO фирмы ISKRA

СОЕДИНИТЕЛЬ DB9

рисунок 2

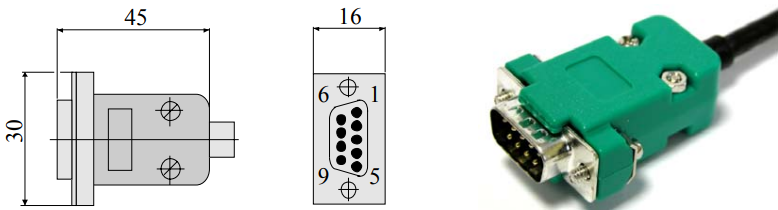

Рисунок 2 Соединитель DB9

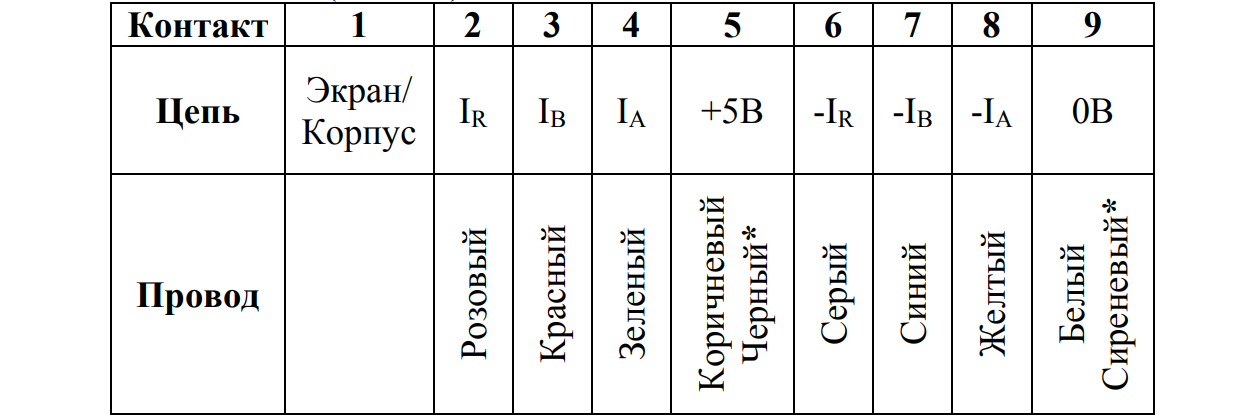

Таблица 6 СТ (~11 мкА) на DB9

таблица 6

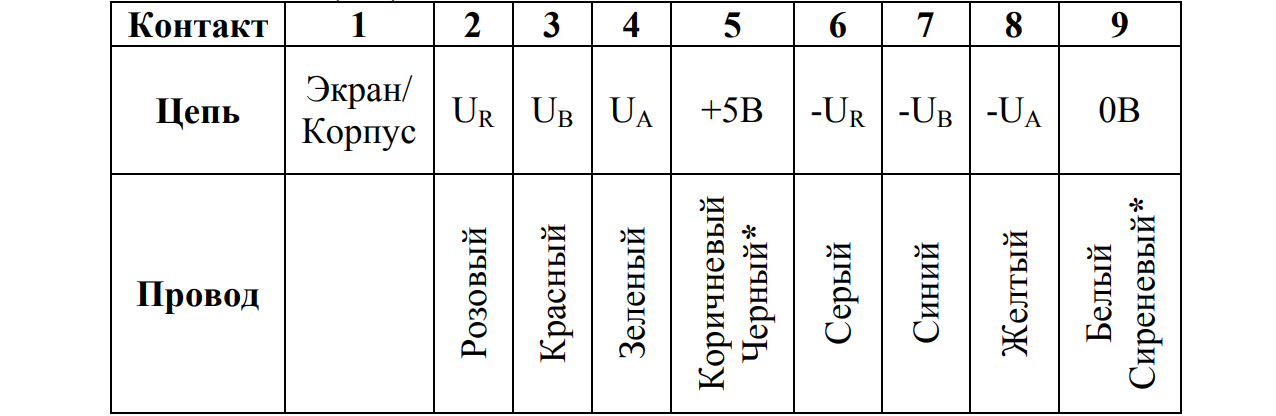

Таблица 7 СН (~1В) на DB9

таблица 7

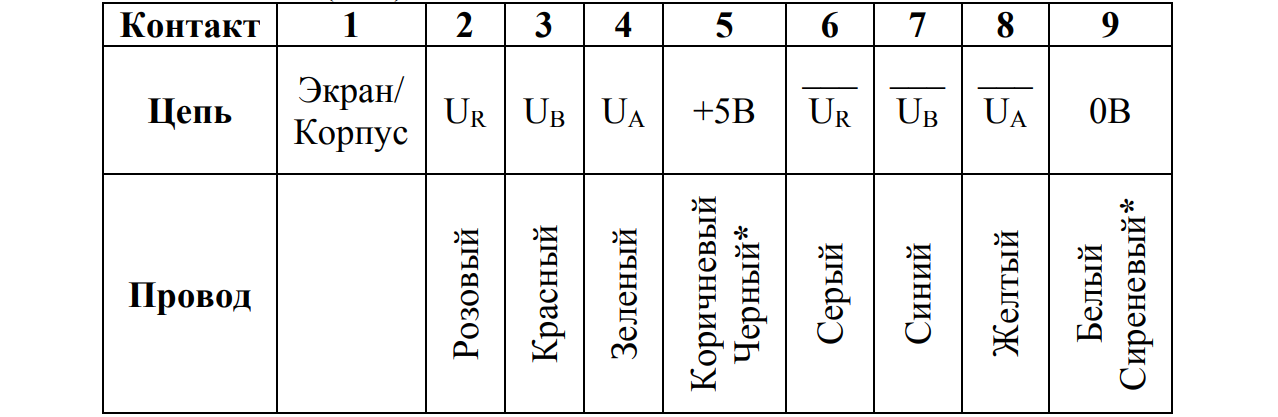

Таблица 8 ПИ (ТТL) на DB9

таблица 8

Таблица 9 ПИ (HTL) на DB9

таблица 9

Примечания:

  • * — второй провод присутствует только в кабелях с длиной более 3 м и в соединительных трассах для уменьшения эффекта падения напряжения на проводах

СОЕДИНИТЕЛЬ РС19ТВ

рисунок 3

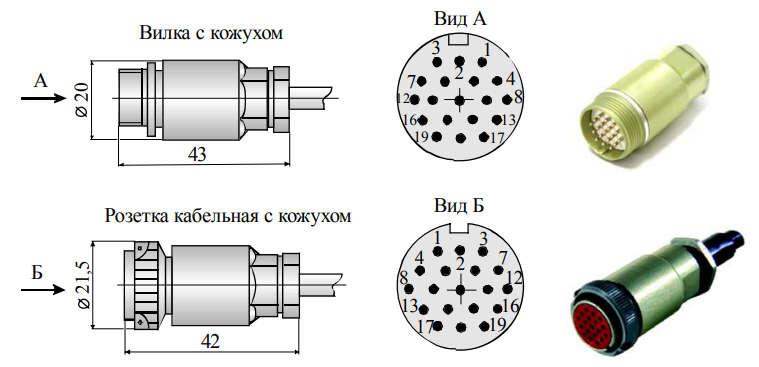

Рисунок 3 Соединитель PC19TB

Таблица 10 ПИ (ТTL) с сигналом ошибки на PC19ТВ

таблица 10

МОДЕЛИ ПРЕОБРАЗОВАТЕЛЕЙ С ПЛОСКИМИ КАБЕЛЯМИ

рисунок 4

Рисунок 4 Плоский кабель ЛИР-МИ208, ЛИР-112А, ЛИР-212А

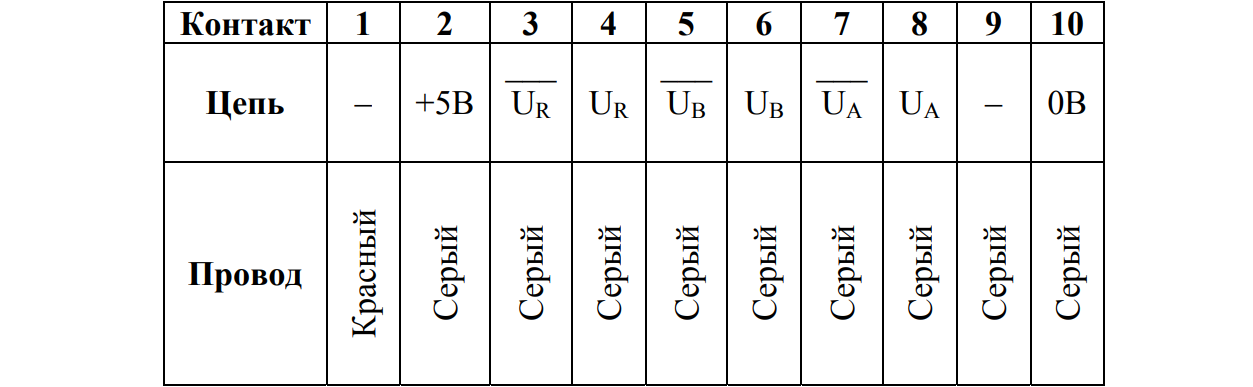

Таблица 11 Распайка плоского кабеля ЛИР-МИ208

таблица 11

Таблица 12 Распайка плоского кабеля ЛИР-112А, ЛИР-212А

таблица 12

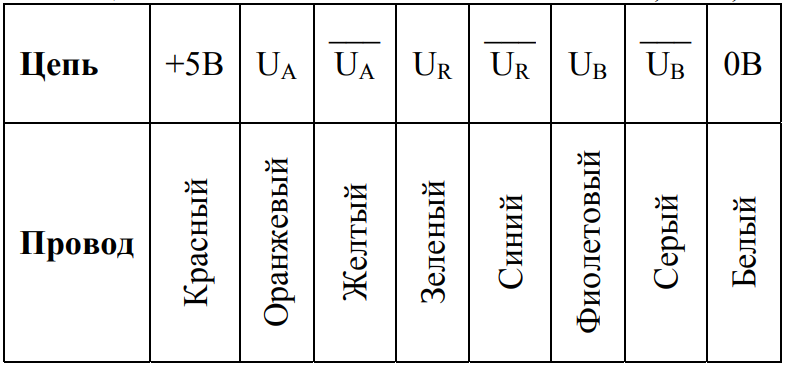

Таблица 13 Распайка плоского кабеля ЛИР-119А, 219А, 219Б

таблица 13

МОДЕЛИ ПРЕОБРАЗОВАТЕЛЕЙ ОТКРЫТОГО ТИПА

рисунок 5

Рисунок 5 Соединитель ЛИР-3

Таблица 14 Распайка соединителя ЛИР-3

таблица 14

рисунок 6

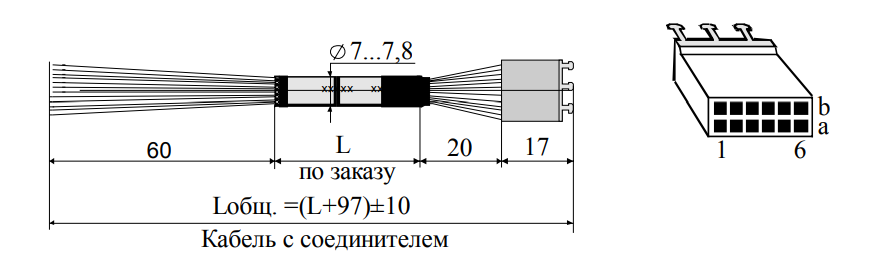

Рисунок 6 Соединитель ЛИР-620A (вид со стороны монтажа)

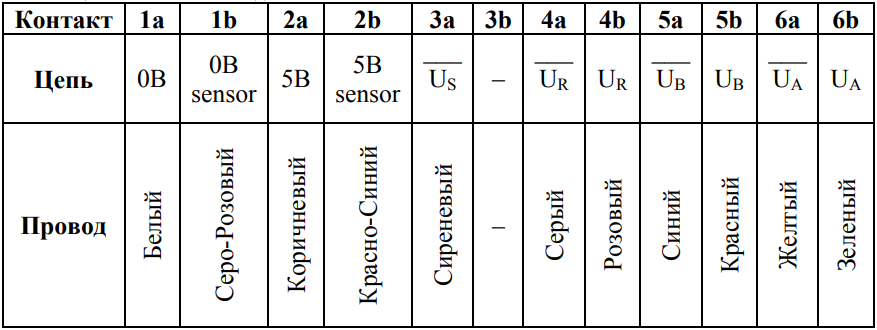

Таблица 15 Распайка соединителя ЛИР-620А

таблица 15
